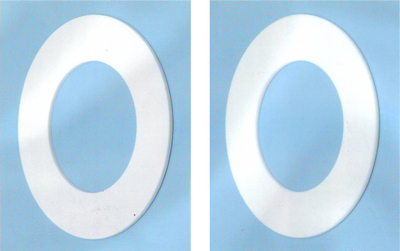

<테프론가스켓>
| 주요 엔지니어링 플라스틱 물성표 |
| 재 질 |
① PEEK |
② PTFE |
③ UPE |
④ PE |
⑤ POM |
| 성질 |
(피크) |
(불소수지) |
(초고분자량 PE) |
(폴리에틸렌) |
(폴리아세탈) |
물
리
적 |
비중 |
1.32 |
2.1~2.2 |
0.94 |
0.93~0.96 |
1.41~1.35 |
| 경도 (Durometer) |
116 |
55 |
67 |
60 |
118 |
| 흡수율 ( % 24h ) |
0.5 |
< 0.01 |
<0.01 |
0.01 |
0.22 |
열
적 |
변형온도 (℃) |
343 |
325 |
130 |
85 |
124 |
| 선팽창계수(10-5 /℃) |
4.7 |
9.9 |
10~19 |
12 |
8 |
열전도율
(10-4㎈/㎝·s·℃) |
0.25 |
6 |
8.5 |
8~12 |
5.5 |
| 연속사용온도 (℃) |
260 |
232 |
80 |
70 |
95 |
기
계
적 |
인장강도(kgf/㎠) |
970 |
140~350 |
450 |
200~390 |
615~700 |
| 충격강도(kgf·㎝/㎝) |
9.4 |
16.3 |
파괴안됨 |
>16 |
1.4~2.3 |
| 신장율(%) |
50 |
200~400 |
300~400 |
200~1,300 |
20~75 |
| 마찰계수 ( μ ) |
0.34 |
0.1 |
0.11~0.07 |
0.18~0.08 |
0.18 |
전
기
적 |
체적 저항율(Ω·㎝) |
4.9 * 1016 |
1017 |
1016 |
>1016 |
1014 |
절연파괴강도
(KV / mm) |
190 |
19.2 |
68 |
45~50 |
32 |
유전율
( 50 ㎐, 0-150℃ ) |
3.2 |
>2.1 |
2.3 |
2.25 |
3.7 |
화
학
적 |
내일광성
wear sunlight |
불변 |
불변 |
약변 |
약변 |
불변 |
내 약산성
wear weak acid |
적합 |
적합 |
적합 |
적합 |
보통 |
내 강산성
wear strong acid |
적합 |
적합 |
보통 |
보통 |
부적합 |
내 알카리성
wear alkali |
적합 |
적합 |
적합 |
적합 |
보통 |
| ① 피크 베어링 |
| 특 장 점 |
용 도 |
내열성: 최대 연속 사용 온도 260 ℃
내화학성: 각종 산, 염기에 강함
내마모성: 열악한 환경 하에서 뛰어난 마찰 마모 특성
내방사능성: 다량의 감마선에 대한 뛰어난 내구성
전기적 특성: 광범위한 주파수 범위에서 유지식품위생법에 적합 |
컴프레셔 부품, 펌프, 밸브,
살균기구 부품, 화학설비,
케리어장비, 가열기기, 가전제품 |
| ② 테프론 리테이너 |
| 특 장 점 |
용 도 |
내열성: -260℃~+260℃ 사용, 연속사용
온도: 232℃비유성: 물이나 기름에 오염이 안됨.
기계설비의 보수시간 단축--> 생산성 향상
내화학성: 모든 화학제품에 안정적
전기적 특성: 광범위한 주파수 범위에서 유지 |
무른 성질로 인해 내외륜 소재로는
부적합. 주로 리테이너 제작용 |
| ③ UPE 베어링 |
| 특 장 점 |
용 도 |
플라스틱 종류 중에서 최고의 내충격성
내마모성, 자기윤활성, 내약품성 낮은 흡수성
(물이 걸리는 곳에 최적)
저온성: -270℃, 극저온에서 높은 충격성
내마모성 식품위생법에 적합 |
가이드레일, 체인가이드,
컨베이어 등의 반송기계 |
| ④ PE 베어링 |
| 특 장 점 |
용 도 |
플라스틱 중 최경량
저온 특성: 극저온에서 무르지 않음
화학안정성식품위생법에 적합 |
범용 플라스틱 |
| ⑤ POM 베어링 |
| 특 장 점 |
용도 |
연속사용 온도: -45℃ ~ +95℃
화학안정성: 기름, 약품에 변형이 거의 없음
내피로성, 마찰마모성: 자기윤활성이 뛰어남. |
AV 기기, OA기기자동차부품 |
Property |
ASTM Test Method |
Test Conditions |
Units |
PTFE |
|
Physical Properties
Specific gravity
Water absorption
Mold shrinkage
Contact angle
|
D792
D570
|
24h 1.3"t
Angle in relation
to horizontal |
%
cm/cm
degrees
|
2.13~2.22
< 0.00
0.02~0.05
104
|
|
Themal Properties
Thermal conductivity
Coefficient of liner thermal expansion
Melting point |
C177
D696
|
23~60℃
(73.4~140.0℉)
|
cal/sec/㎤ ℃/㎤
1/℃
℃(℉) |
6×10-4
10×10-5
327(608) |
|
Melt viscosity
|
|
|
poise
|
1011~1013
(340~380℃)
(644~716℉) |
|
Maximum temperature for continuous use |
|
|
℃(℉) |
260(500) |
|
Mechanical Properties
Tensile strength
|
D638
|
23℃(73.4℉)
|
MPa(psi)
|
14~34
(2,000~5,000) |
|
Elongation |
D638 |
23℃(73.4℉) |
% |
200~400 |
|
Compressive strength
|
D695
|
1%deformation;
|
MPa(psi)
|
4.9~5.9
(710~860) |
|
Tensile elastic modulus
|
D638
|
25℃(77.0℉)
23℃(73.4℉)
|
MPa
(psi) |
390
()57,000 |
|
Flexural modulus
|
D790
|
23℃(73.4℉)
|
MPa
(psi) |
490~590
(71,000~85,000) |
|
Impact strength
Hardness
Deformation under load
Deformation under load
Static friction coefficient |
D256
D636
D621
D621
|
23℃(73.4℉)lzod
Durometer
100℃(212℉)
6.9MPa(1001psi),24h
25℃(77℉),
13.7MPa(1987psi),24h
coated-steel surface |
ft-lb/in
Shore
%
%
|
3.0
D50~D65
5.0
7.0
0.02 |
|
Electrical Properties
Dielectric constant
Dielectric constant
Dissipation factor
Dissipation factor
Dielectric breakdown strength
Volume resistivity |
D150
D150
D150
D150
D149
D257 |
103HZ
106HZ
103HZ
106HZ
Short time, 1/8in.
|
V/mil
ohm-cm |
2.1
2.1
< 1×10-5
2×10-5
480
>1018 |
|
Chemical resistance
Weatherability
Combustibiliy
|
D2863
|
Oxygen concentration
index |
%
|
Excellent
Excellent
>95
|
|
